Tentang bushing tegangan tinggi

Bushing Tegangan Tinggi mengacu pada perangkat yang memungkinkan satu atau beberapa konduktor untuk melewati partisi seperti dinding atau kotak untuk isolasi dan dukungan, dan merupakan perangkat penting dalam sistem daya. Dalam proses pembuatan, transportasi dan pemeliharaan, bushing tegangan tinggi mungkin memiliki cacat laten karena berbagai alasan; Selama operasi jangka panjang, mereka dipengaruhi oleh efek medan listrik dan pemanasan konduktor, kerusakan mekanis dan korosi kimia, dan kondisi atmosfer. Juga akan ada cacat secara bertahap.

Bushing tegangan - tinggi terutama digunakan untuk isolasi tanah dari jalur listrik yang masuk dan keluar dari peralatan listrik seperti transformator, reaktor, dan pemutus sirkuit, dan sirkuit tegangan tinggi yang melewati dinding. Ada tiga jenis bushing tegangan tinggi: bushing dielektrik tunggal, bushing dielektrik komposit dan bushing kapasitif. Insulasi utama bushing kapasitif terdiri dari bank kapasitor seri silinder koaksial yang dibentuk oleh bahan isolasi berlapis berlapis dan elektroda logam foil secara bergantian pada batang konduktif. Menurut berbagai bahan isolasi, itu dibagi menjadi kertas gummed dan bushing kapasitif kertas diminyaki. 110kv dan di atas transformator tinggi - Bushing tegangan biasanya minyak -kertasjenis kapasitor; Ini terdiri dari terminal kabel, lemari penyimpanan minyak, lengan porselen atas, lengan porselen bawah, inti kapasitor, batang pemandu, oli isolasi, flensa, dan bola tekan.

Selama pengoperasian bushing tegangan tinggi, isolasi utama harus menahan tegangan tinggi, dan bagian konduktif harus memiliki arus besar. Kesalahan utama adalah koneksi yang buruk dari konektor listrik internal dan eksternal, lembab dan kerusakan isolasi bushing, kurangnya minyak dalam bushing, sebagian pembuangan inti kapasitor dan pelepasan layar ujung ke ground, dll.

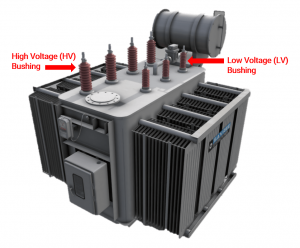

Bushing transformator adalah perangkat outlet yang mengarah pada kawat tegangan tinggi dari transformator yang berliku ke luar tangki minyak, dan berfungsi sebagai dukungan bagian konduktif dan isolasi tanah. Selama pengoperasian transformator, arus beban melewati untuk waktu yang lama, dan arus sirkuit pendek melewati ketika sirkuit pendek terjadi di luar transformator.

Oleh karena itu, bushing transformator memiliki persyaratan berikut:

Harus memiliki kekuatan listrik yang ditentukan dan kekuatan mekanik yang cukup;

Itu harus memiliki stabilitas termal yang baik dan dapat menahan kepanasan sesaat saat pendek - bersirkit; Bentuk kecil, massa kecil, dan baik dalam kinerja penyegelan.

Klasifikasi

Tinggi - Bushing tegangan dapat dibagi menjadi minyak - Bushing yang diisi dan bushing kapasitif.

KabelnyakertasDi dalam minyak - Bushing yang diisi mirip dengan pelat penyama di bushing kapasitif. Inti kapasitor dalam bushing kapasitif adalah serangkaian kapasitor silinder koaksial, dan dalam bushing yang diisi minyak, konstanta dielektrik kertas isolasi lebih tinggi daripada minyak, yang dapat mengurangi kekuatan medan di sana.

Minyak - Bushing yang diisi dapat dibagi menjadi celah minyak tunggal dan multi - Bushing celah minyak, dan bushing kapasitif dapat dibagi menjadi bushing kertas yang ditempelkan dan diminyaki.

Lengan digunakan saat saat ini - Membawa konduktor perlu melewati penutup logam atau dinding pada potensi yang berbeda. Menurut kesempatan yang berlaku ini, busing dapat dibagi menjadi bushing transformator, busing untuk sakelar atau peralatan listrik gabungan, dan busing dinding. Untuk pengaturan elektroda “plug - in” ini, medan listrik sangat terkonsentrasi di tepi elektroda luar (seperti flensa tengah bushing), di mana pelepasan sering dimulai.

Penggunaan dan karakteristik casing

Bushing Tegangan Tinggi digunakan untuk konduktor tegangan - Tinggi untuk melewati partisi dengan potensi yang berbeda (seperti dinding dan selongsong logam peralatan listrik) untuk isolasi dan dukungan. Karena distribusi medan listrik yang tidak merata di bushing, terutama medan listrik yang terkonsentrasi di tepi flensa tengah, mudah untuk menyebabkan pelepasan permukaan yang tergelincir. Struktur isolasi internal bushing dengan tingkat tegangan yang lebih tinggi lebih kompleks, sering menggunakan bahan isolasi gabungan, dan ada masalah seperti pelepasan parsial. Oleh karena itu, tes dan inspeksi casing harus diperkuat.
